MX6200-16P MP3模块

MX6002-16P模块 是一个提供串口的MP3模块,(支持SPI FLASH或U盘);支持电脑直接更新spi flash的内容,通过简单的串口指令即可完成播放指定的音乐,以及如何播放音乐等功能;最大支持128M字节的SPI-Flash;多种控制模式,并口控制模式、串口模式、AD按键控制模式;最多支持256首歌曲。可以通过单片机串口进行控制播放指定的音乐;7、30级音量可调,10级EQ可调。
产品星级:3星
咨询订购热线:136-0285-9796                 131-4339-1993


1.1 简介

MX6200是一个提供串口的MP3芯片,完美的集成了MP3、WAV的硬解码。支持电脑直接更新spi flash的内容,通过简单的串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,使用方便,稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品,专为固定语音播放领域开发的低成本解决方案。

1.2 功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;
2、24位DAC输出,动态范围支持90dB,信噪比支持85dB;
3、支持128M字节的SP-Flash;
4、多种控制模式,并口控制模式、串口模式、AD按键控制模式;
6、最多支持256首歌曲;
7、30级音量可调,10级EQ可调;
8、可以外挂spi flash,连接电脑可以显示spi flash的盘符进行更新内容;
9、可以通过单片机串口进行控制播放指定的音乐;
10、可接AD按键模;

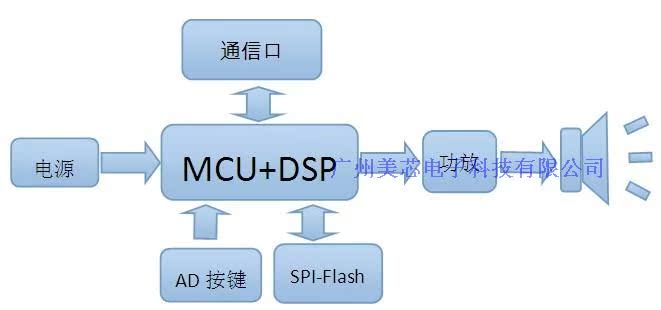

2. 芯片使用框图






芯片选用的是SOC方案,集成了一个16位的MCU,以及一个专门针对音频解码的aDSP,采用硬解码的方式,更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求



2.1 硬件参数


名称 参数
MP3文件格式 1、支持所有比特率11172-3和ISO13813-3 layer3音频解码
2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口 2.0标准
UART接口 标准串口,TTL电平,波特率9600
输入电压 供电在3.2V-5V最佳为4.2V
额定电流 20ma
尺寸 标准的SOP16封装
工作温度 -40度~70度
湿度 5% ~ 95%

2.2 模块管脚说明



引脚序号

引脚名称

功能描述

备注

1

ADKEY

AD按键引脚



2

UP

上一曲



3

DOWN

下一曲



4

VOL+

音量加



5

VOL-

音量减



6

DP

USB+

接U盘和电脑的USB口

7

DM

USB-

接U盘和电脑的USB口

8

BUSY

忙信号输出



9

RX

串口接收



10

TX

串口发送



11

GND

接地



12

+5V

5V输入

不可以超过5.2V

13

AL

音频左

驱动耳机、功放

14

AR

音频右

驱动耳机、功放

15

SPK-

接喇叭



16

SPK+

接喇叭
